Risolutori di equazioni differenziali ordinarie in C++ con boost::odeint

Quando le prestazioni e il controllo preciso delle risorse sono requisiti non negoziabili — si pensi al firmware embedded, ai loop di controllo real-time, ai simulatori ad alta frequenza o ai kernel scientifici in esecuzione su cluster HPC — il C++ rimane il linguaggio di riferimento. A differenza degli ambienti interpretati o compilati just-in-time, il C++ compila direttamente in codice macchina nativo, offre al programmatore una gestione deterministica della memoria e non introduce overhead nascosto a runtime. Queste proprietà lo rendono adatto in modo naturale al lavoro numerico computazionalmente intensivo, tra cui l'integrazione di equazioni differenziali ordinarie (ODE).

La libreria boost::numeric::odeint (parte della ben nota raccolta Boost) porta in C++ risolutori di ODE di livello industriale attraverso un'interfaccia pulita e generica basata sui template. Fornisce una gamma di stepper — da Euler a passo fisso fino a metodi adattativi di ordine elevato — lasciando al programmatore il pieno controllo del layout di memoria e delle scelte sui tipi.

Questo post presenta tre programmi dimostrativi che risolvono problemi ODE numericamente usando lo stepper Dormand-Prince RK45 (dopri5) con controllo adattivo del passo. Ogni programma confronta i risultati numerici con la soluzione analitica nota ed esporta i risultati in un file CSV per una visualizzazione immediata.
I tre problemi affrontati sono: una ODE del primo ordine, un sistema di due ODE accoppiate del primo ordine e una ODE del secondo ordine (ridotta a sistema del primo ordine).
Tutti e tre provengono dallo stesso insieme di problemi usato nel post Risolutori di equazioni differenziali ordinarie in Python, di cui questo articolo costituisce il naturale corrispettivo in C++.

Per ottenere il codice sorgente si veda il paragrafo Download del codice completo alla fine del post.

Prerequisiti

I tre programmi richiedono:

• Un compilatore compatibile con C++17 (ad es. g++ o clang++)
• La libreria Boost con gli header di boost::odeint installati:
  • macOS con Homebrew: brew install boost
  • Debian / Ubuntu: sudo apt install libboost-dev

bash build.sh

./ode_1st_ord_ivp_01
./sys_1st_ord_ivp_01
./ode_2nd_ord_ivp_01

Lo stepper Dormand-Prince RK45

Tutti e tre i demo usano lo stesso stepper: dopri5, il metodo Runge-Kutta di Dormand-Prince di ordine 4/5. È un metodo esplicito, adattivo e a passo singolo appartenente alla famiglia dei Runge-Kutta embedded. A ogni passo calcola due stime della soluzione — una di ordine 4 e una di ordine 5 — e usa la loro differenza come stima dell'errore locale per regolare automaticamente il passo. Ciò significa che l'integratore compie passi ampi nelle regioni regolari e li riduce dove la soluzione varia rapidamente, mantenendo l'errore di troncamento locale entro la tolleranza richiesta senza sprecare valutazioni della funzione.

In boost::odeint lo stepper viene istanziato come:

using namespace boost::numeric::odeint;
auto stepper = make_dense_output(1.0e-9, 1.0e-9, runge_kutta_dopri5<state_type>());

Convenzioni

In questo post vengono adottate le seguenti convenzioni:

• $t$ è la variabile indipendente (tempo)
• $x$ e $y$ sono funzioni incognite di $t$, scritte in forma compatta ($x \equiv x(t)$, $y \equiv y(t)$)
• $x'$ indica la derivata prima di $x$ rispetto a $t$; $x''$ indica la derivata seconda
• Le condizioni iniziali sono espresse come Initial Value Problem (IVP), detti anche problemi di Cauchy

ODE del primo ordine con IVP

Si consideri il seguente problema di Cauchy: $$x' = \sin t + 3\cos 2t - x, \quad x(0) = 0, \quad t \in [0,\,10]$$ la cui soluzione analitica è: $$x(t) = \tfrac{1}{2}\sin t - \tfrac{1}{2}\cos t + \tfrac{3}{5}\cos 2t + \tfrac{6}{5}\sin 2t - \tfrac{1}{10}e^{-t}$$ verificabile tramite Wolfram Alpha.

In C++ con boost::odeint l'ODE deve essere espressa come un callable che scrive il membro destro nell'argomento derivata. Per un problema scalare del primo ordine il tipo di stato è semplicemente un double:

typedef double state_type;
void ode_rhs(const state_type &x, state_type &dxdt, const double t)
{
    dxdt = std::sin(t) + 3.0 * std::cos(2.0 * t) - x;
}

auto stepper = make_dense_output(1e-9, 1e-9, runge_kutta_dopri5<state_type>());
state_type x = 0.0;  // x(0) = 0
integrate_adaptive(stepper, ode_rhs, x, 0.0, 10.0, 0.01,
    [&](const state_type &x_obs, double t) {
        double analytical = 0.5*sin(t) - 0.5*cos(t)
                          + 0.6*cos(2*t) + 1.2*sin(2*t)
                          - 0.1*exp(-t);
        csv << t << "," << analytical << "," << x_obs << "\n";
    });

Sistema di due ODE del primo ordine con IVP

Si consideri il seguente sistema accoppiato: $$\begin{cases} x' = -x + y, & x(0) = 2 \\ y' = 4x - y, & y(0) = 0 \end{cases} \quad t \in [0,\,5]$$ le cui soluzioni analitiche sono: $$x(t) = e^{t} + e^{-3t}, \qquad y(t) = 2e^{t} - 2e^{-3t}$$ verificabili tramite Wolfram Alpha.

Per un sistema di $n$ equazioni il tipo di stato è un vettore. Usando std::vector<double> di dimensione due, il membro destro diventa:

typedef std::vector<double> state_type;

void sys_rhs(const state_type &s, state_type &dsdt, const double /* t */)
{
    dsdt[0] = -s[0] + s[1];       // dx/dt
    dsdt[1] =  4.0*s[0] - s[1];   // dy/dt
}

state_type s = {2.0, 0.0};  // x(0)=2, y(0)=0
integrate_adaptive(stepper, sys_rhs, s, 0.0, 5.0, 0.01,
    [&](const state_type &s_obs, double t) {
        double ax = exp(t) + exp(-3.0*t);
        double ay = 2.0*exp(t) - 2.0*exp(-3.0*t);
        csv << t << "," << ax << "," << ay
            << "," << s_obs[0] << "," << s_obs[1] << "\n";
    });

ODE del secondo ordine con IVP

Si consideri il seguente problema di Cauchy per un'equazione del secondo ordine: $$x'' + x' + 2x = 0, \quad x(0) = 1,\quad x'(0) = 0, \quad t \in [0,\,12]$$ la cui soluzione analitica è: $$x(t) = e^{-t/2}\!\left(\cos\frac{\sqrt{7}\,t}{2} + \frac{1}{\sqrt{7}}\sin\frac{\sqrt{7}\,t}{2}\right)$$ verificabile tramite Wolfram Alpha.

Un'ODE del secondo ordine non è gestita direttamente dagli stepper del primo ordine. La tecnica standard consiste nell'introdurre la variabile ausiliaria $y = x'$ e riscrivere l'equazione come sistema equivalente del primo ordine: $$\begin{cases} x' = y \\ y' = -y - 2x \end{cases} \quad x(0) = 1,\; y(0) = 0$$ Questa riduzione trasforma un problema scalare del secondo ordine in un sistema bidimensionale del primo ordine, che boost::odeint gestisce in modo identico al sistema accoppiato della sezione precedente. In C++ il membro destro diventa:

typedef std::vector<double> state_type;

// s[0] = x,  s[1] = y = x'
void ode2_rhs(const state_type &s, state_type &dsdt, const double /* t */)
{
    dsdt[0] =  s[1];                    // x'  = y
    dsdt[1] = -s[1] - 2.0 * s[0];      // y'  = -y - 2x
}

state_type s = {1.0, 0.0};  // x(0)=1, x'(0)=0
integrate_adaptive(stepper, ode2_rhs, s, 0.0, 12.0, 0.01,
    [&](const state_type &s_obs, double t) {
        double ax = exp(-t/2.0) * (cos(sqrt7h*t) + sin(sqrt7h*t)/sqrt7);
        csv << t << "," << ax << "," << s_obs[0] << "\n";
    });

Visualizzazione dei risultati

Ogni programma scrive un file CSV nella directory corrente:

• ode_1st_ord_ivp_01.csv — colonne: t, analytical, numerical
• sys_1st_ord_ivp_01.csv — colonne: t, analytical_x, analytical_y, numerical_x, numerical_y
• ode_2nd_ord_ivp_01.csv — colonne: t, analytical, numerical

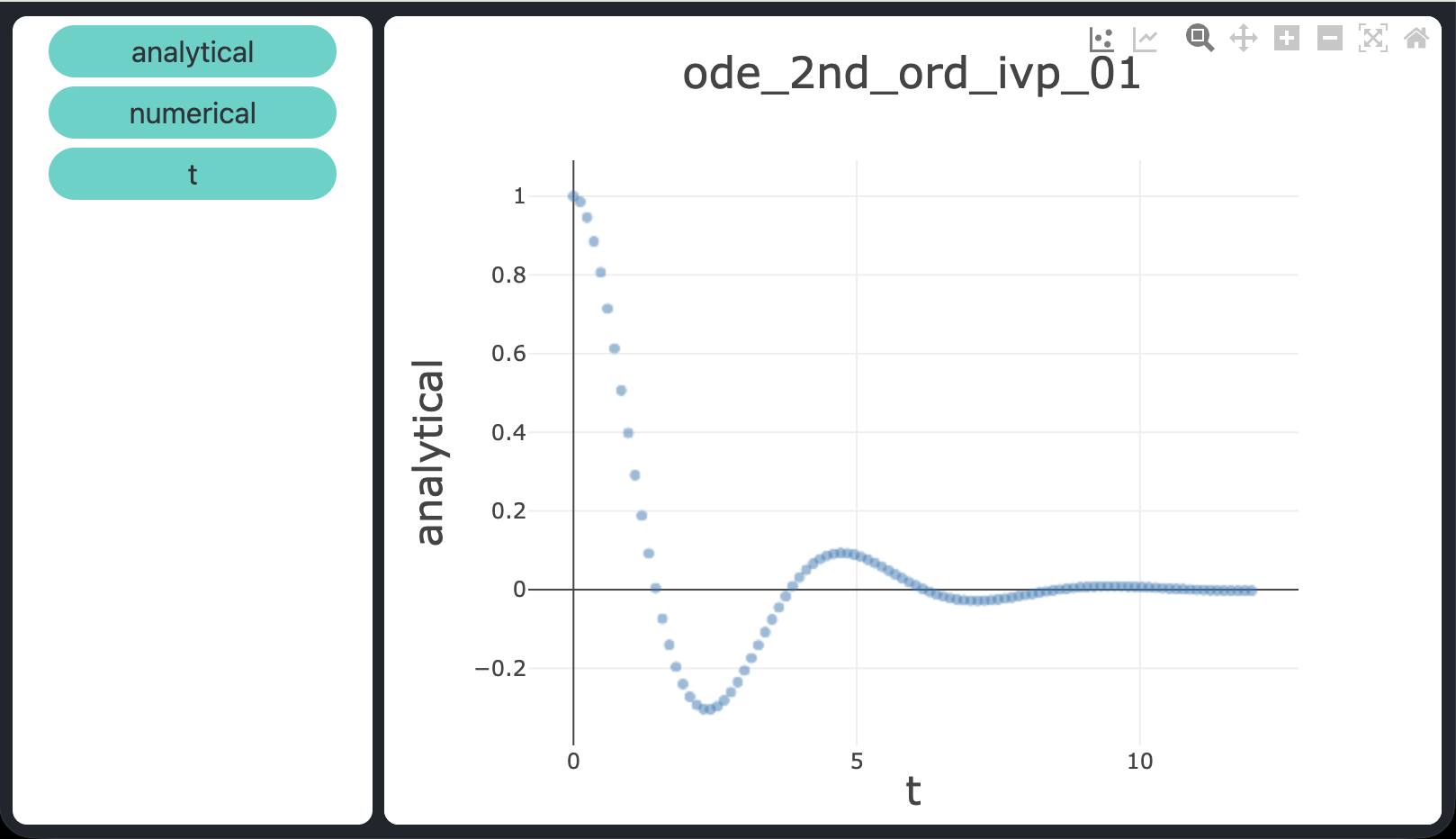

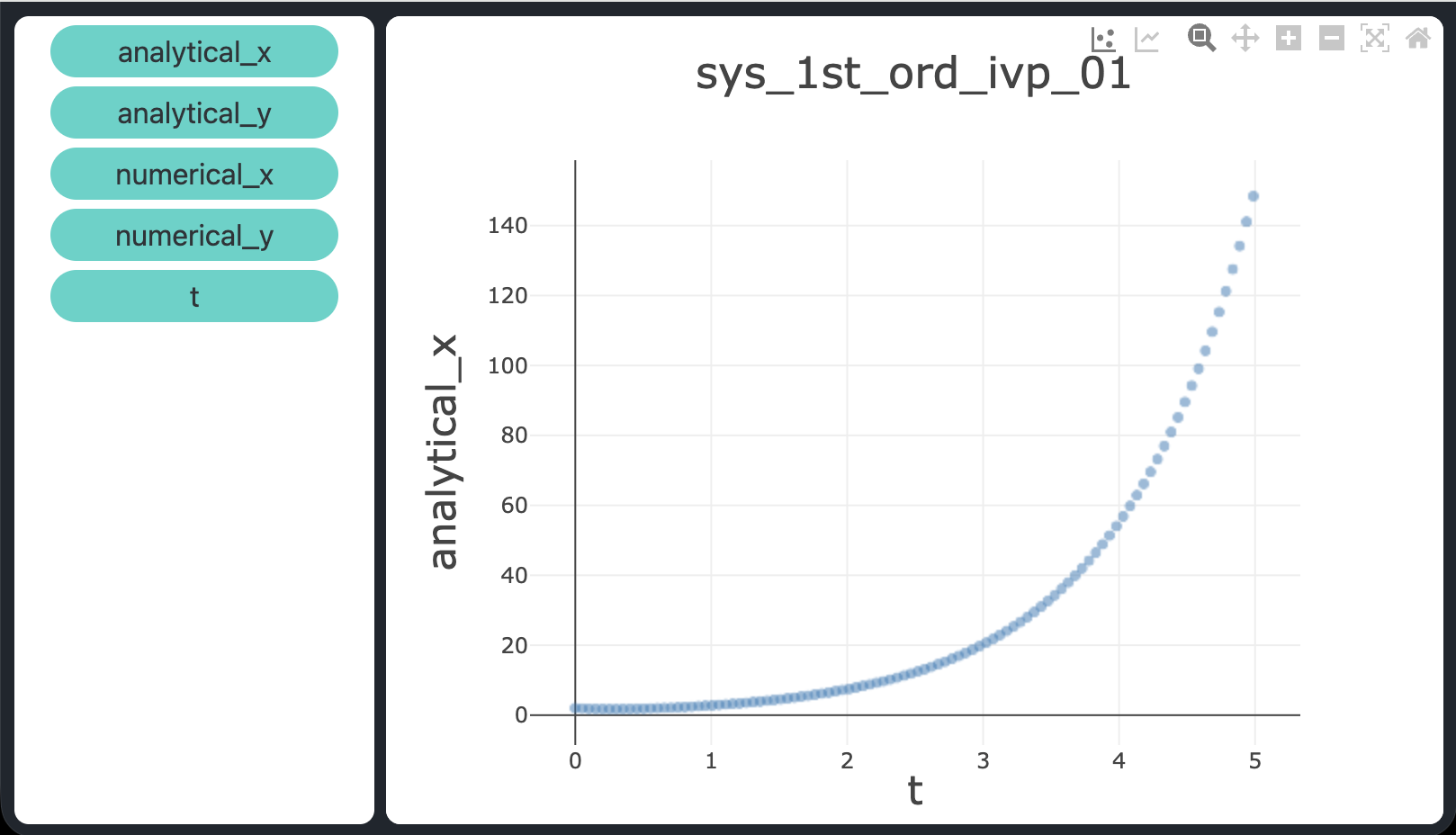

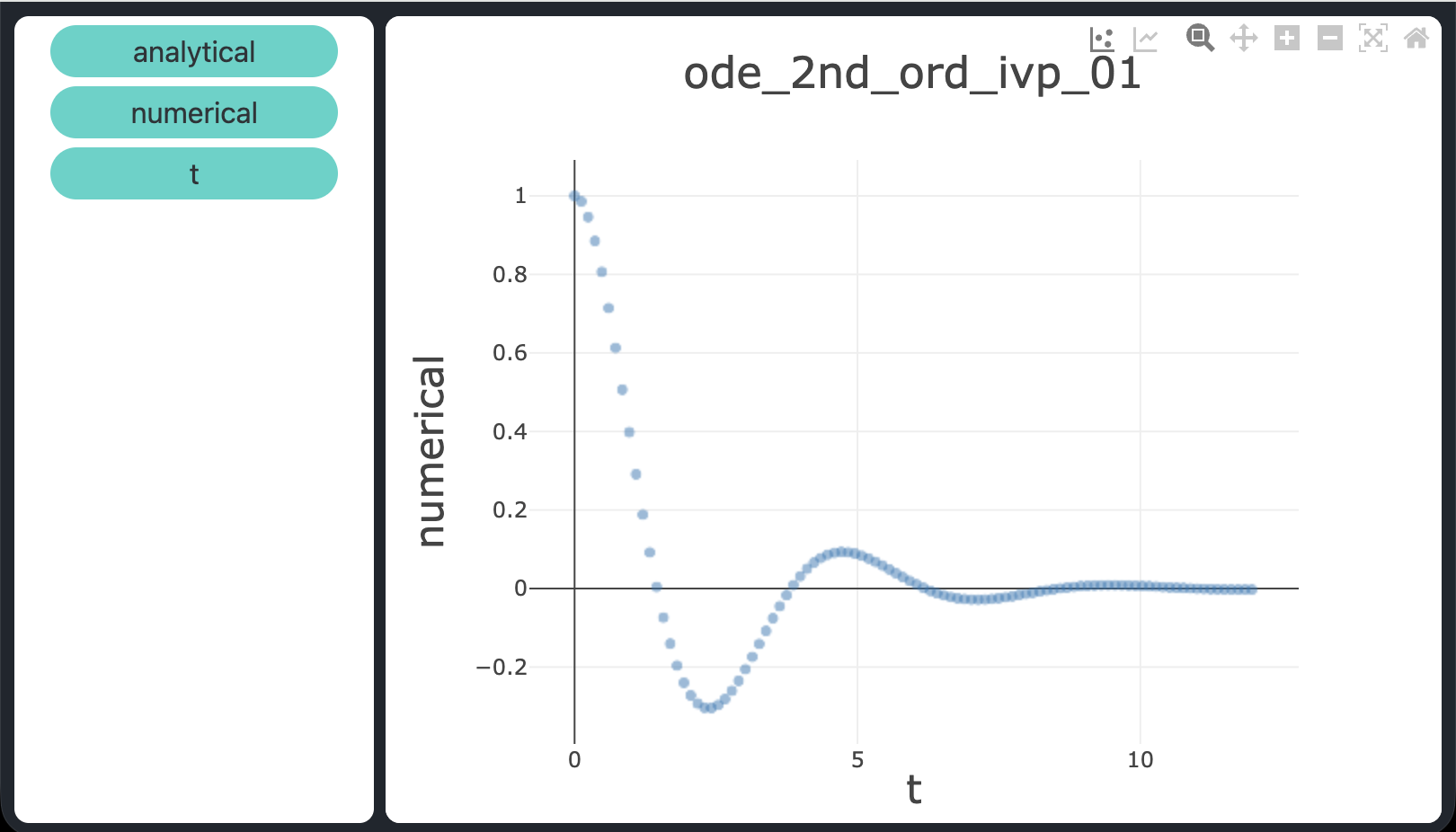

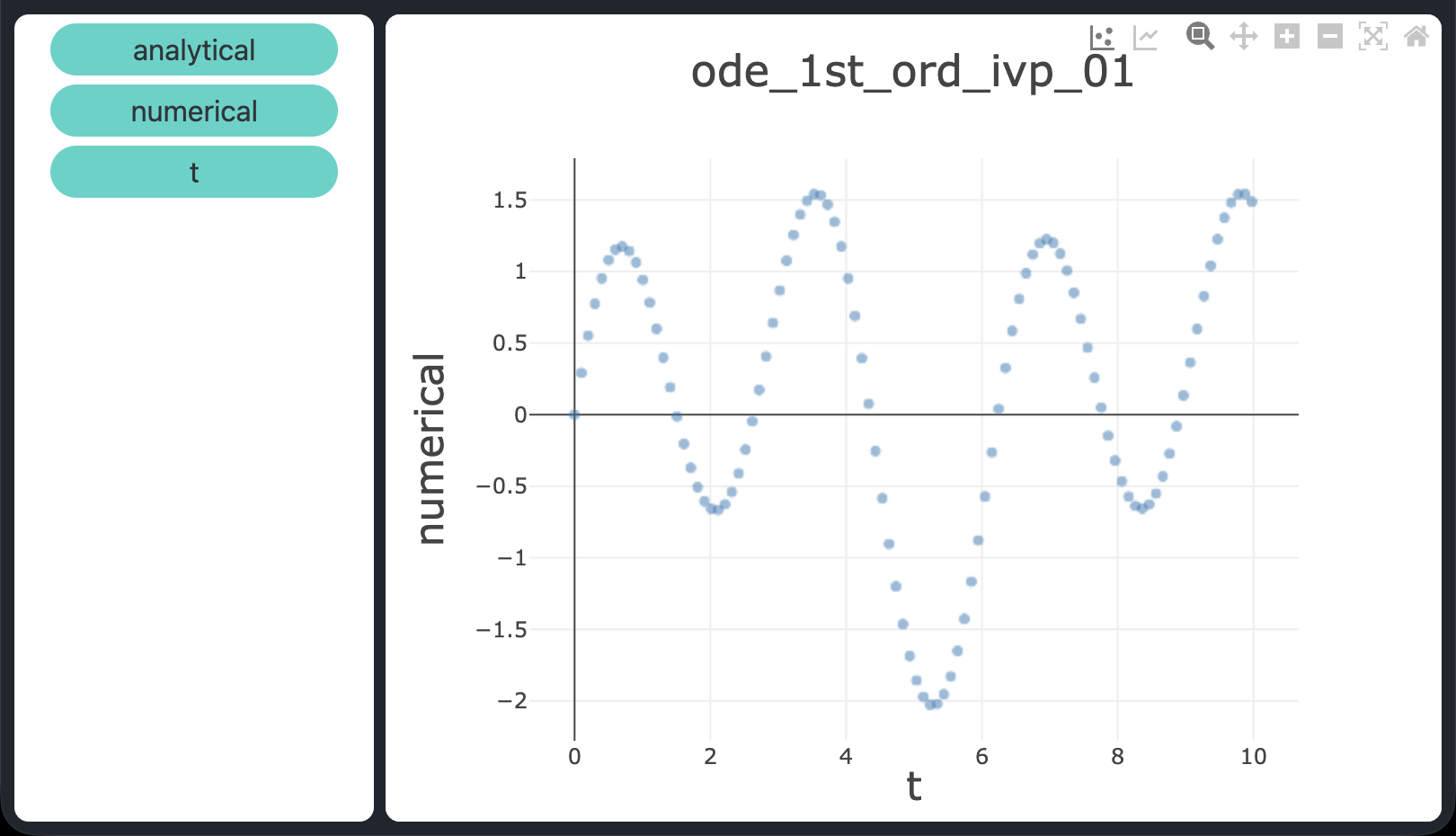

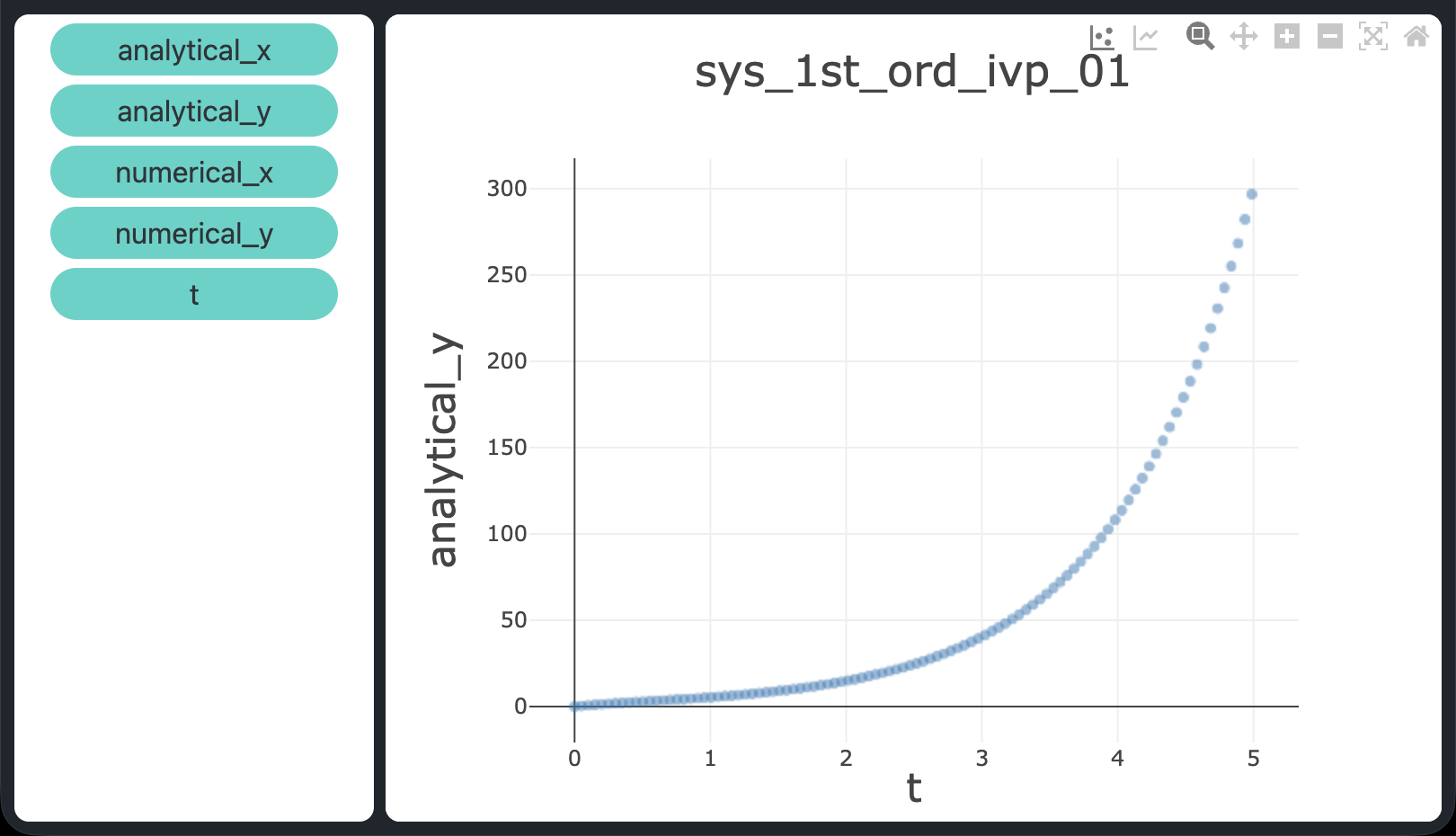

1. Trascinare la colonna t sull'asse X
2. Trascinare analytical (oppure analytical_x / analytical_y) sull'asse Y per tracciare la soluzione esatta
3. Trascinare numerical (oppure numerical_x / numerical_y) sull'asse Y per sovrapporre l'approssimazione numerica

Download del codice completo

Il codice sorgente completo è disponibile su GitHub.
Questo materiale è distribuito su licenza MIT; sentiti libero di usare, condividere, "forkare" e adattare tale materiale come credi.
Sentiti anche libero di pubblicare pull-request e bug-report su questo repository di GitHub oppure di contattarmi sui miei canali social disponibili nell'angolo in alto a destra di questa pagina.
